ovs dpdk多numa优化

在网络虚拟化中,为了最大化资源利用,通常需要将功能和基础设施调度到多个NUMA上。在这种情况下该如何配置OVS DPDK以保证性能最优,则需要一些额外的分析和配置

查看当前系统状态

物理网卡和与DPDK接口相连虚拟机都有对应的NUMA node。跨NUMA node的通信通常会产生更高的延迟,因此在配置OVS DPDK时了解系统当前NUMA node分布情况是非常重要的。

对于物理机网卡,可以通过如下命令查看:

1
2
3
# 01:00.0 是网卡pci号
$ lspci -vmms 01:00.0 | grep NUMANode
NUMANODE:	0

对于使用了DPDK interface的虚拟机,如果在虚拟机定义文件中做了vcpupin,可以查看<cputune>:

1
2
3
4
5
6
<cputune>
    <vcpupin vcpu='0' cpuset='2'/>
    <vcpupin vcpu='1' cpuset='4'/>
    <vcpupin vcpu='2' cpuset='6'/>
    <emulatorpin cpuset='8'/>
  </cputune>

然后通过numactl命令查看物理机上cpunode的分布情况:

1
2
3
4
$ numactl -H
available: 2 nodes (0-1)
node 0 cpus: 0 2 4 6 8 10 12 14
node 1 cpus: 1 3 5 7 9 11 13 15

注意:

  • 如果虚拟机没有做vcpupin,通常vcpu会随意调度到空闲pcpu上;
  • 在这里2、4、6、8都在node0上;

如果系统中没有numactl命令,可通过查看如下地址:

1
2
3
$ ls /sys/devices/system/node/
has_cpu                has_memory         node0   possible  uevent
has_generic_initiator  has_normal_memory  online  power

nodeX下保存着相关的信息。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
$ ls /sys/devices/system/node/node0                                  11:49:06
compact    memory105  memory126  memory147  memory45  memory64  memory84
cpu0       memory106  memory127  memory148  memory46  memory65  memory85
cpu1       memory107  memory128  memory149  memory47  memory66  memory86
cpu2       memory108  memory129  memory150  memory48  memory67  memory87
cpu3       memory109  memory130  memory151  memory49  memory68  memory88
cpu4       memory110  memory131  memory2    memory5   memory69  memory89
cpu5       memory111  memory132  memory3    memory50  memory7   memory90
cpu6       memory112  memory133  memory32   memory51  memory70  memory91
cpu7       memory113  memory134  memory33   memory52  memory71  memory92
cpulist    memory114  memory135  memory34   memory53  memory72  memory93
cpumap     memory115  memory136  memory35   memory54  memory73  memory94
distance   memory116  memory137  memory36   memory55  memory74  memory95
hugepages  memory117  memory138  memory37   memory56  memory75  memory96
meminfo    memory118  memory139  memory38   memory57  memory76  memory97
memory0    memory119  memory140  memory39   memory58  memory77  memory98
memory1    memory120  memory141  memory4    memory59  memory78  memory99
memory100  memory121  memory142  memory40   memory6   memory79  numastat
memory101  memory122  memory143  memory41   memory60  memory80  power
memory102  memory123  memory144  memory42   memory61  memory81  subsystem
memory103  memory124  memory145  memory43   memory62  memory82  uevent
memory104  memory125  memory146  memory44   memory63  memory83  vmstat

包括对应的cpu和内存。

配置

对OVS DPDK的配置都保存在Open_vSwitch表中,每次修改该表,都需要重启ovs-vswitchd使设置生效。

ovs-vswitchd未运行时,执行ovs-vsctl设置需要添加--no-wait,以免等待ovs-vswitchd导致无法返回。

dpdk-init

要使用DPDK,需要首先开启dpdk-init,该设置默认为false:

1
# ovs-vsctl --no-wait set Open_vSwitch . other_config:dpdk-init=true

pmd-cpu-mask

pmd-cpu-mask用于设置pmd cpu位图,pmd cpu指的是OVS DPDK用于处理datapath数据包的cpu核心。

设置了这个值之后,OVS DPDK会在位图指定的cpu对应的NUMA node上轮询DPDK interface。如果在位图中指定的cpu不在某个特定的NUMA node上,那么这个NUMA node上的物理网卡或者虚拟机则无法使用。

随着cpu的增加,通常来说OVS DPDK的性能会变得更好,在默认的情况下会使用每个NUMA node上编号最小的cpu。

该参数可在任何时间设置,即使此时OVS上已经有流量了。

1
2
3
4
5
6
$ numactl -H
available: 2 nodes (0-1)
node 0 cpus: 0 2 4 6 8 10 12 14
node 1 cpus: 1 3 5 7 9 11 13 15
# 将numa0上4和6,numa1上5和7用于datapath数据包处理
$ ovs-vsctl set Open_vSwitch . other_config:pmd-cpu-mask=0xF0

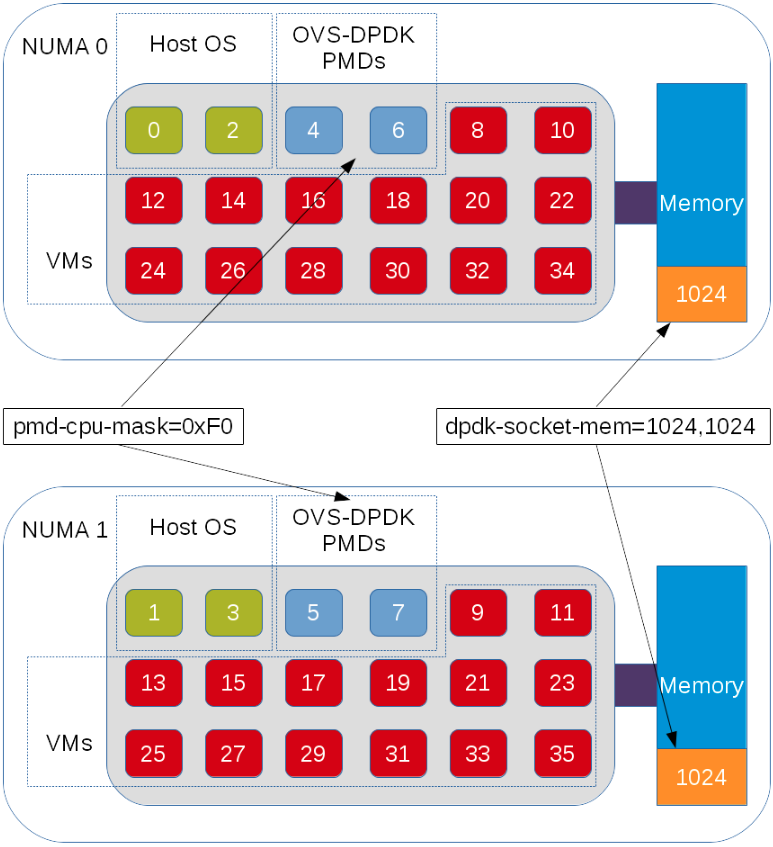

dpdk-socket-mem

dpdk-socket-mem用于设置在不同NUMA node上的大页内存分配,如果在某个NUMA node上没有分配内存,那么在这个node上的物理网卡和虚拟机则无法使用。有关大页内存分配的计算可参考:https://blog.rickylss.site/ovs/dpdk/2021/09/15/ovs-dpdk-hugepage/#。

dpdk-socket-mem默认设置为 dpdk-socket-mem=1024,0 ,默认情况下在在NUMA node0上分配。修改该设置需重启OVS。

1
$ ovs-vsctl --no-wait set Open_vSwitch . other_config:dpdk-socket-mem=1024,1024

image-20210917132324191

dpdk-lcore-mask

dpdk-lcore-mask同样是用于设置cpu 位图,和pmd-cpu-mask不同的是,这些cpu是用于非datapath的OVS DPDK线程,例如handler或者revalidator。因为这些cpu不是用来处理pmd的,所以也不会在性能上带来什么提升。而且使用默认的设置有一个好处,Linux调度器可以根据当前系统负载情况自动调度这些任务到各个cpu上。

1
$ ovs-vsctl --no-wait set Open_vSwitch . other_config:dpdk-lcore-mask=0x4

注意:

  • 这个设置通常来说保持默认就好;
  • 可以个给pmd-cpu-mask做cpu isolate,这样可以确保dpdk-lcore-mask上的cpu不会调度到pmd cpu上。

Reference

OVS-DPDK Parameters: Dealing with multi-NUMA
